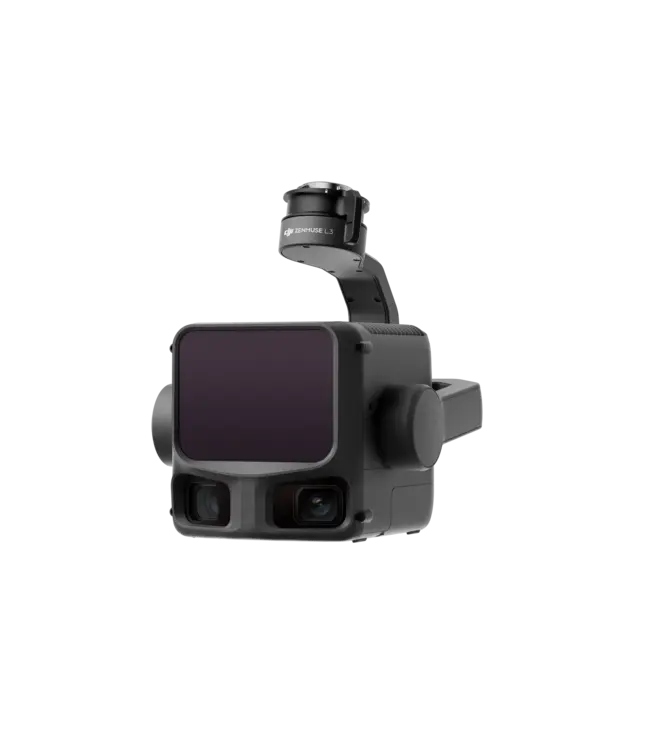

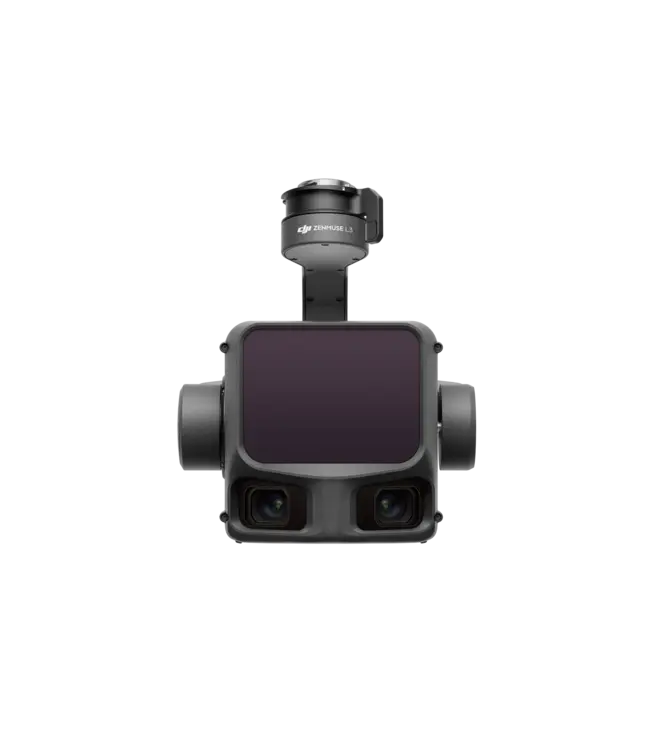

DJI Zenmuse L3 – LiDAR payload met RGB mappingcamera voor professionele 3D-metingen
De DJI Zenmuse L3 is een geavanceerde LiDAR-payload die een krachtige laserscanner combineert met een hoogwaardige RGB mappingcamera in één compacte module. Het systeem is ontwikkeld voor nauwkeurige 3D-scans, terreinmetingen en cartografische toepassingen.
Dankzij de combinatie van een nauwkeurige LiDAR-sensor en een dual RGB camerasysteem kan de Zenmuse L3 zeer gedetailleerde puntwolken en orthofotokaarten genereren. De payload is volledig compatibel met de DJI Matrice 400 en werkt via de Zenmuse L3 Single Gimbal Connector voor een stabiele en betrouwbare verbinding met het droneplatform.
Verbeteringen ten opzichte van de vorige generatie
De Zenmuse L3 introduceert meerdere technologische verbeteringen die zorgen voor hogere nauwkeurigheid en efficiëntere dataverzameling.
Kleinere laser spot en hogere nauwkeurigheid
De LiDAR-sensor beschikt over een vijf keer kleinere laserspot, waardoor meetpunten nauwkeuriger worden geregistreerd. Dit resulteert in betere terreinpenetratie en meer detail in de puntwolkdata.
Meer returns en grotere dekking
De sensor ondersteunt tot 16 returns per laserpuls, waardoor objecten onder vegetatie beter kunnen worden gedetecteerd. In combinatie met de DJI Matrice 400 kan één vlucht tot 10 km² bestrijken, met een mogelijke dagdekking tot 100 km².
Verbeterde positioneringsnauwkeurigheid
Het geïntegreerde POS-systeem levert een heading-nauwkeurigheid van 0,02° en een roll/pitch-nauwkeurigheid van 0,01°, waardoor meetdata uiterst nauwkeurig wordt vastgelegd.
Nauwkeurige point cloud metingen
De Zenmuse L3 levert zeer nauwkeurige puntwolkgegevens voor professionele mapping en 3D-modellering.
Meetnauwkeurigheid
Bij een vluchthoogte van 120 meter bedraagt de verticale nauwkeurigheid 3 cm (RMSE) en de horizontale nauwkeurigheid 4 cm (RMSE).
Op 300 meter hoogte blijft de nauwkeurigheid zeer hoog met:
Zeer fijne point cloud-dikte
De puntwolk blijft bijzonder gedetailleerd dankzij een point cloud-dikte van:
-
1,2 cm (1σ) op 120 meter
-
2 cm (1σ) op 300 meter
Dit maakt het systeem geschikt voor toepassingen zoals topografie, infrastructuurinspecties en terreinmodellering.
LiDAR-sensor en scanprestaties
De Zenmuse L3 beschikt over een krachtige 1535 nm LiDAR-sensor met een zeer smalle laserdivergentie van 0,25 mrad.
Hierdoor ontstaat een kleine laserspot van:
-
41 mm op 120 meter
-
86 mm op 300 meter
De sensor kan objecten detecteren tot 2000 meter afstand (bij 80% reflectiviteit).
Scanmodi en pulsfrequentie
De LiDAR ondersteunt meerdere scaninstellingen voor verschillende toepassingen:
Het systeem heeft een breed gezichtsveld van 80° horizontaal en verticaal en voldoet aan de Class 1 laserveiligheidsnorm (IEC 60825-1:2014).
RGB mapping camerasysteem
De Zenmuse L3 beschikt over een dual RGB mappingcamera met een brede horizontale beeldhoek van 107°. Hierdoor kan een groot gebied per vlucht worden vastgelegd.
Zelfs met slechts 20% LiDAR-zijoverlap kan de payload nauwkeurige data genereren voor:
Cameraspecificaties
De RGB mappingcamera beschikt over een 4/3 CMOS-sensor met een 28 mm lens en variabel diafragma.
Belangrijke kenmerken:
-
Fotoresolutie: 100 MP (12288 × 8192)
-
Alternatieve resolutie: 25 MP
-
Ondersteuning voor RAW en JPEG
-
Mechanische sluiter tot 1/2000 s
-
Elektronische sluiter tot 1/16000 s
-
Minimale foto-interval: 0,5 – 1,2 seconden
Daarnaast ondersteunt de camera video-opname in:
Position and Orientation System (POS)
Het geïntegreerde POS-systeem zorgt voor nauwkeurige positiebepaling en oriëntatie tijdens de vlucht.
Belangrijkste kenmerken:
-
Updatefrequentie tot 200 Hz
-
RTK-correctie voor extra precisie
-
Horizontale nauwkeurigheid: ±1 cm
-
Verticale nauwkeurigheid: ±1,5 cm
Het systeem ondersteunt meerdere PPK-formaten, waaronder:
Dit maakt de Zenmuse L3 compatibel met diverse professionele meetsoftware.
3-assige gimbal stabilisatie
De Zenmuse L3 maakt gebruik van een 3-assige gimbal voor stabiele en nauwkeurige beeldregistratie.
Bewegingsbereik
-
Pitch: -135° tot +73°
-
Roll: -90° tot +60°
-
Yaw: -105° tot +105°
De controleerbare range bedraagt:
-
Pitch: -120° tot +60°
-
Yaw: -80° tot +80°
De gimbal heeft een hoeknauwkeurigheid van ±0,01° en maakt gebruik van de DJI SkyPort-mount met de Zenmuse L3 Single Gimbal Connector.
Gegevensopslag en dataverwerking
Alle ruwe data van de Zenmuse L3 wordt opgeslagen voor uitgebreide nabewerking, waaronder:
-
Foto’s
-
Point cloud data
-
IMU-data
-
GNSS-gegevens
-
Kalibratiebestanden
De payload gebruikt een CFexpress™ Type B-geheugenkaart met schrijfsnelheden tot 1500 MB/s. Het bijbehorende kaartleesapparaat ondersteunt overdrachtssnelheden boven 900 MB/s.
Compatibele software
De Zenmuse L3 werkt samen met verschillende DJI Enterprise softwareplatformen voor een complete workflow.
DJI Pilot 2
Voor vluchtplanning, bediening en dataverzameling.
DJI Terra
Voor verwerking en analyse van LiDAR- en beelddata.
DJI Modify
Voor 3D-modellering en nabewerking van puntwolken.
DJI FlightHub 2
Voor cloudgebaseerd projectbeheer en samenwerking.
Robuust ontwerp en bedrijfsomstandigheden
De Zenmuse L3 is ontworpen voor professioneel gebruik in uiteenlopende omstandigheden.
Bescherming
Stroomverbruik
-
Typisch verbruik: 64 W
-
Maximaal verbruik: 100 W
Temperatuurbereik
Afmetingen en gewicht
De payload heeft een compact en robuust ontwerp.
De Zenmuse L3 Single Gimbal Connector voegt 145 gram toe, waardoor het totale gewicht ongeveer 1,75 kg bedraagt.
DJI Care Enterprise Plus
De Zenmuse L3 wordt geleverd met DJI Care Enterprise Plus, het meest uitgebreide servicepakket voor DJI Enterprise producten.
Belangrijkste voordelen:
-
Onbeperkte vervangingen of reparaties binnen het dekkingsbedrag
-
Gedeelde dekking voor meerdere drones of payloads binnen één vloot
-
Gratis verzending voor service en reparaties
