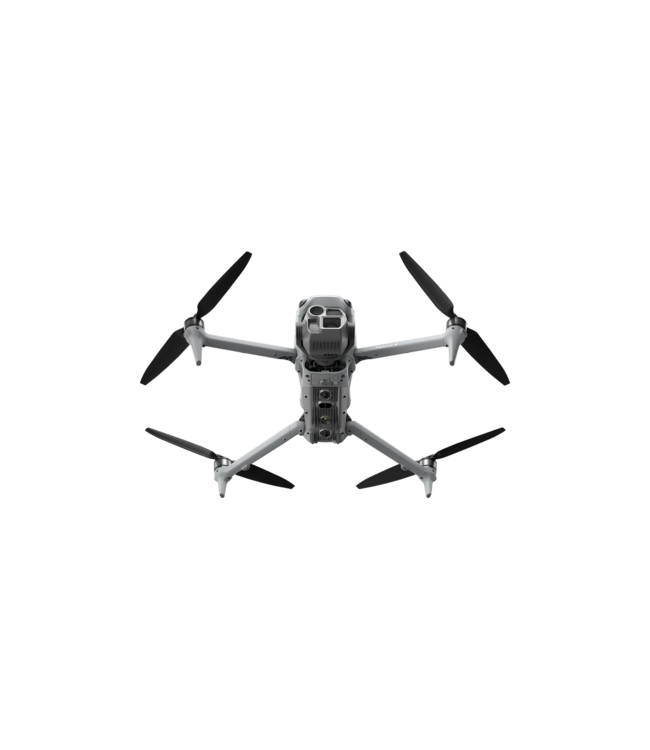

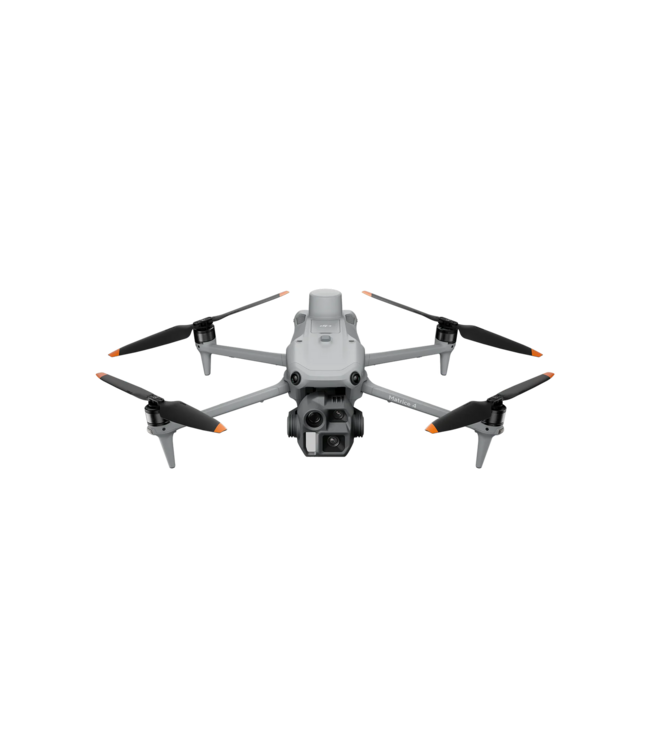

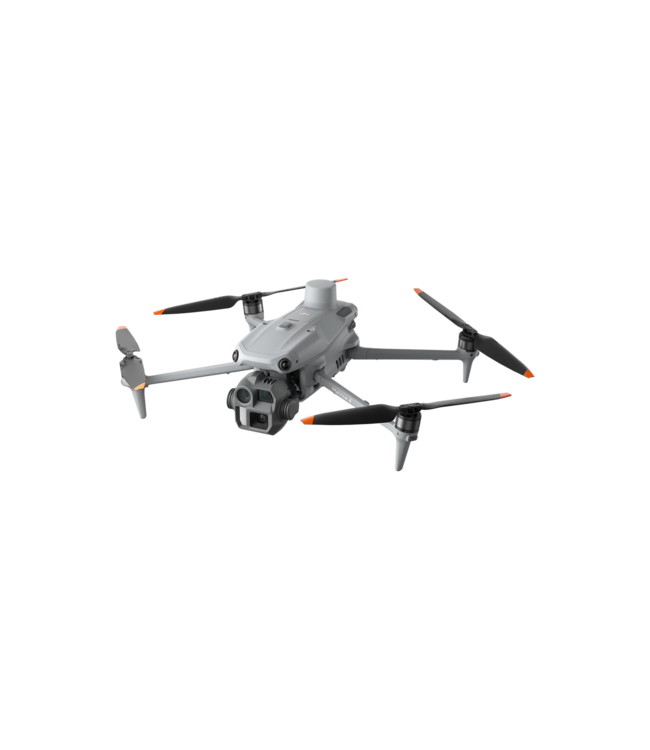

DJI Matrice 4E – RTK drone voor inspectie, landmeting en industriële toepassingen

De DJI Matrice 4E is een compacte enterprise drone die is ontwikkeld voor professionele toepassingen zoals inspecties, landmeting, mapping en infrastructuurbeheer. Dankzij een geavanceerd multi-sensor camerasysteem, AI-ondersteunde functies en RTK-positionering biedt deze drone betrouwbare dataverzameling en nauwkeurige luchtanalyses.

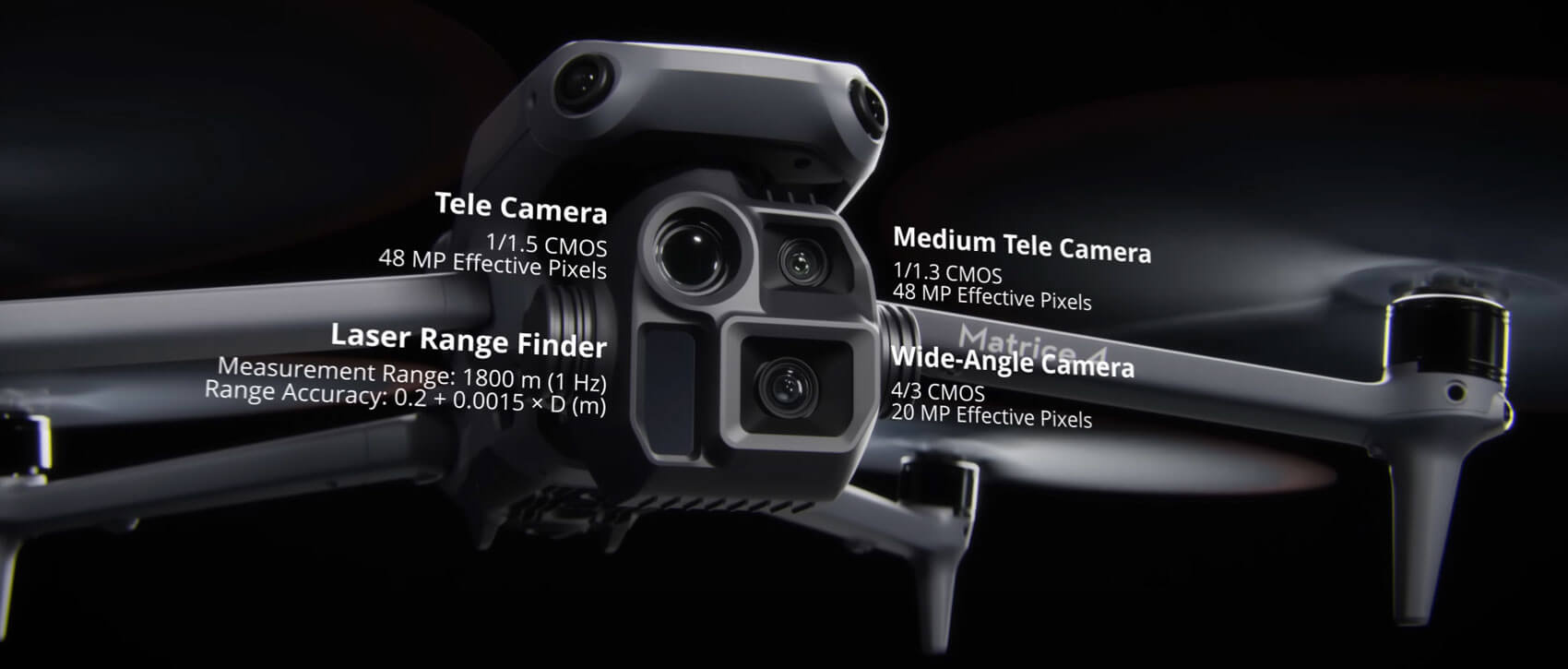

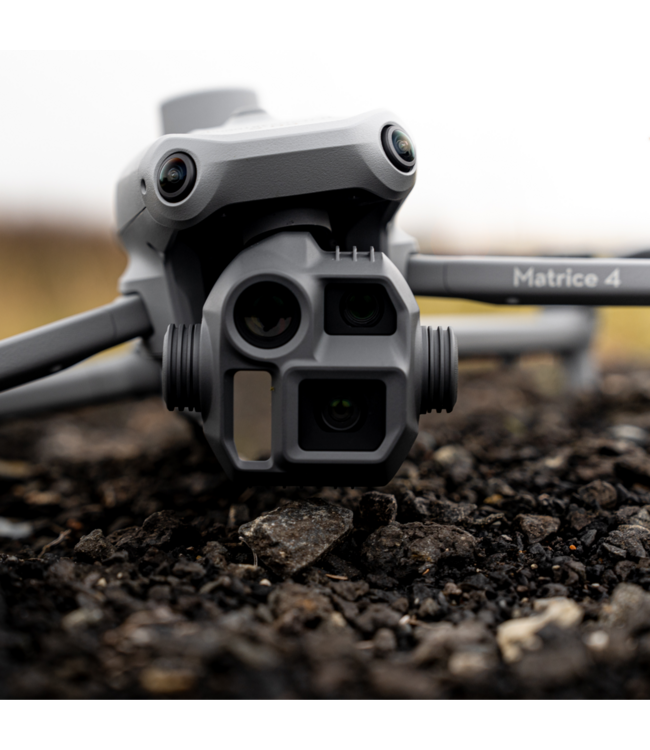

Camera systeem

De DJI Matrice 4E beschikt over een geavanceerde multi-sensor cameramodule die bestaat uit vier componenten:

• Groothoekcamera

• Medium telecamera

• Telecamera

• Laser-afstandsmeter

Deze combinatie maakt het mogelijk om zowel overzichtsbeelden, detailinspecties als nauwkeurige afstandsmetingen uit te voeren.

Groothoekcamera

De groothoekcamera is uitgerust met een 4/3 CMOS sensor met 48 megapixel effectieve resolutie. Hierdoor worden luchtbeelden met hoge detailnauwkeurigheid vastgelegd.

Met een brandpuntsafstand van 24 mm en een variabel diafragma van f/2.8 tot f/11 is de camera geschikt voor uiteenlopende lichtomstandigheden en mappingtoepassingen.

Deze camera wordt voornamelijk gebruikt voor:

• luchtfotografie

• mapping en landmeting

• terreininspecties

• infrastructuurdocumentatie

Medium Tele Camera

De medium telecamera biedt een ideaal perspectief voor inspecties op middellange afstand.

De camera beschikt over:

• 1/1.3-inch CMOS sensor

• 48 megapixel resolutie

• 70 mm brandpuntsafstand

• f/2.8 diafragma

Deze configuratie maakt het mogelijk om objecten nauwkeurig te inspecteren zonder dicht bij de infrastructuur te vliegen.

Typische toepassingen zijn:

• industriële inspecties

• inspectie van infrastructuur

• inspecties van installaties en gebouwen

Tele Camera

Voor inspecties op grote afstand beschikt de Matrice 4E over een krachtige telecamera.

De camera is uitgerust met:

• 1/1.5-inch CMOS sensor

• 48 megapixel resolutie

• 168 mm brandpuntsafstand

• f/2.8 diafragma

Hiermee kunnen objecten op grote afstand gedetailleerd worden vastgelegd, wat essentieel is voor inspecties van moeilijk bereikbare infrastructuur.

Geschikt voor:

• inspectie van hoogspanningslijnen

• industriële inspecties

• beveiligingsobservaties

• monitoring van infrastructuur

Laser Range Finder

De geïntegreerde laser-afstandsmeter maakt nauwkeurige afstandsmetingen mogelijk tijdens inspecties en mappingoperaties.

Belangrijke kenmerken:

• meetbereik tot 1800 meter

• 600 meter bereik bij schuine metingen

• minimale blind zone van 1 meter

De laserafstandsmeter wordt gebruikt voor:

• terreinmapping

• inspecties

• afstandsbepaling bij infrastructuur

• precisieanalyse van objecten

Intelligente operaties met AI

De DJI Matrice 4E beschikt over een geïntegreerd AI-detectiesysteem dat automatisch objecten kan identificeren tijdens vluchtoperaties.

Het systeem kan onder andere detecteren:

• voertuigen

• vaartuigen

• personen

Deze functionaliteit wordt gebruikt bij:

• inspecties

• monitoringoperaties

• zoek- en reddingsoperaties

Daarnaast ondersteunt het systeem high-resolution rasterfotografie en geavanceerde trackingmogelijkheden.

Geautomatiseerde vluchtfuncties

De Matrice 4E beschikt over meerdere intelligente vluchtmodi die professionele operaties ondersteunen.

Cruise

De drone kan automatisch een vooraf ingestelde vliegrichting aanhouden zonder continue joystickbediening.

Dit vereenvoudigt:

• lange inspectievluchten

• mappingvluchten

• monitoringmissies

FlyTo

Tijdens noodsituaties kan de drone automatisch een route berekenen en een vooraf ingestelde locatie bereiken.

De vluchtparameters worden automatisch aangepast aan de omgeving.

Smart Track

Smart Track zorgt voor nauwkeurige tracking van een geselecteerd object. De camera zoomt automatisch in of uit om het onderwerp in beeld te houden.

Het systeem kan een object opnieuw identificeren wanneer het tijdelijk uit beeld verdwijnt.

Point of Interest (POI)

Met POI kan de drone automatisch rond een object of gebied vliegen.

Dit wordt gebruikt voor:

• 3D-modellering

• infrastructuurinspecties

• gebouwinspecties

Obstakeldetectie en veiligheid

De Matrice 4E is uitgerust met 6 fisheye-sensoren die obstakels in alle richtingen detecteren.

Hierdoor kan de drone:

• obstakels automatisch vermijden

• veilig opereren in complexe omgevingen

• autonome vluchten uitvoeren in stedelijke gebieden of bossen

RTK positionering en navigatie

De Matrice 4-serie beschikt over een geïntegreerde DJI RTK-module met ondersteuning voor de L5 frequentieband.

Het GNSS + Vision Fusion Positioning System combineert:

• GNSS-signalen

• visuele positionering

• RTK-correcties

Voordelen hiervan zijn:

• centimeter-nauwkeurige positionering

• snelle start binnen 15 seconden

• stabiele navigatie in stedelijke omgevingen

Zelfs wanneer GNSS-signalen tijdelijk wegvallen kan de drone veilig blijven navigeren.

DJI RC Plus 2 Enterprise controller

De Matrice 4E wordt geleverd met de DJI RC Plus 2 Enterprise afstandsbediening.

Belangrijke kenmerken:

• helder scherm dat zichtbaar blijft in direct zonlicht

• IP54 bescherming

• werktemperatuur van -20°C tot 50°C

De controller maakt gebruik van het O4 Enterprise videotransmissiesysteem met een high-gain antenne-array voor stabiele verbindingen.

O4 Enterprise video transmissie

De Matrice 4E maakt gebruik van DJI O4 Enterprise transmissietechnologie.

Belangrijke kenmerken:

• videotransmissie tot 20 km (EU tot 12 km)

• lage latency verbinding

• stabiele videoverbinding in complexe omgevingen

Het systeem ondersteunt multi-channel videostreaming, waardoor meerdere camera’s tegelijkertijd bekeken kunnen worden.

Vliegtijd

De drone maakt gebruik van een Intelligent Flight Battery met een capaciteit van 6741 mAh. Maximale vliegtijd: tot 55 minuten. De accu wordt opgeladen via de meegeleverde Battery Charging Hub.

DJI Software integratie

De Matrice 4E is compatibel met meerdere DJI enterprise softwareplatformen.

DJI Pilot 2

Professionele vluchtsoftware met ondersteuning voor:

• geautomatiseerde vluchtroutes

• inspectieplanning

• missiecontrole

DJI FlightHub 2

Cloudplatform voor het beheren van meerdere drones en operaties.

Belangrijke functies:

• vluchtplanning

• live monitoring

• databeheer

DJI Terra

Mappingsoftware voor het genereren van:

• 2D kaarten

• 3D modellen

• terreinanalyses

DJI Modify

Software voor het bewerken van point clouds en 3D mesh modellen.

DTAT 3.0

Thermische analyse software voor het verwerken en analyseren van warmtebeelden.

Optionele accessoires

De Matrice 4E ondersteunt verschillende enterprise accessoires.

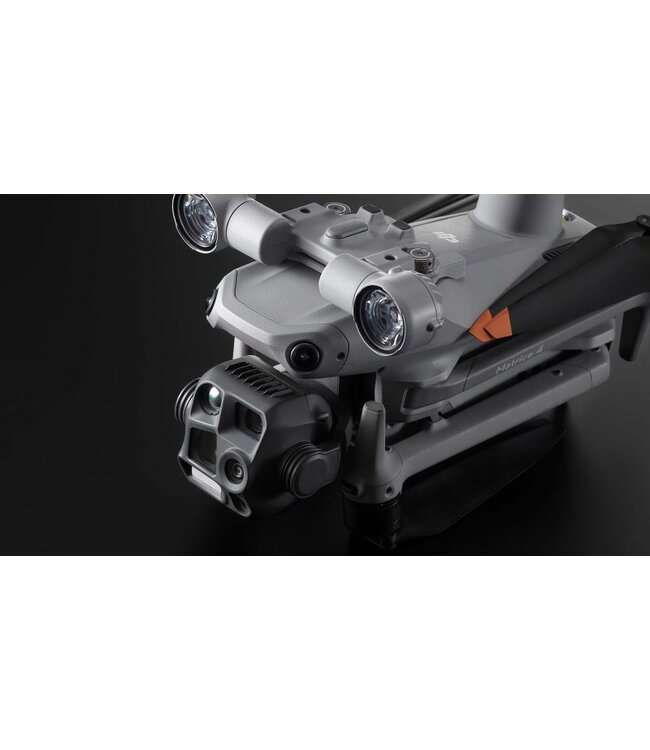

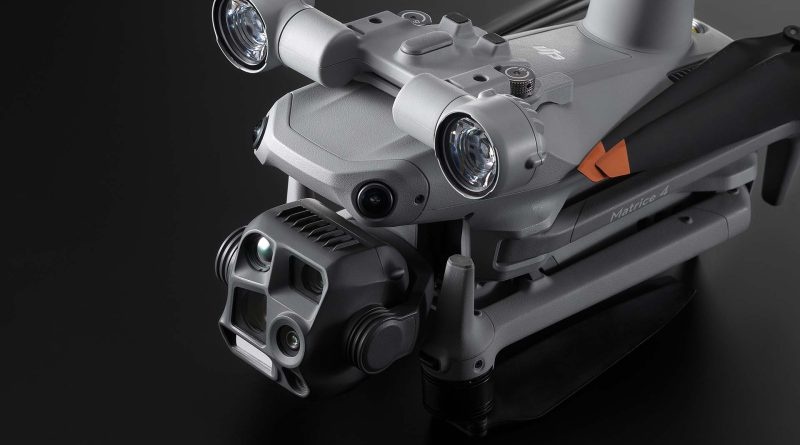

Gimbal-Following Spotlight

De DJI AL1 Spotlight kan objecten tot 100 meter ver verlichten en volgt automatisch de beweging van de gimbal.

DJI Matrice 4 Spotlight

Real-Time Voice Speaker

De DJI AS1 Speaker heeft een zendbereik tot 300 meter en een geluidsniveau tot 114 dB.

De speaker ondersteunt:

• opgenomen berichten

• tekst-naar-spraak

• mediabestanden

DJI Matrice 4 Speaker AS1

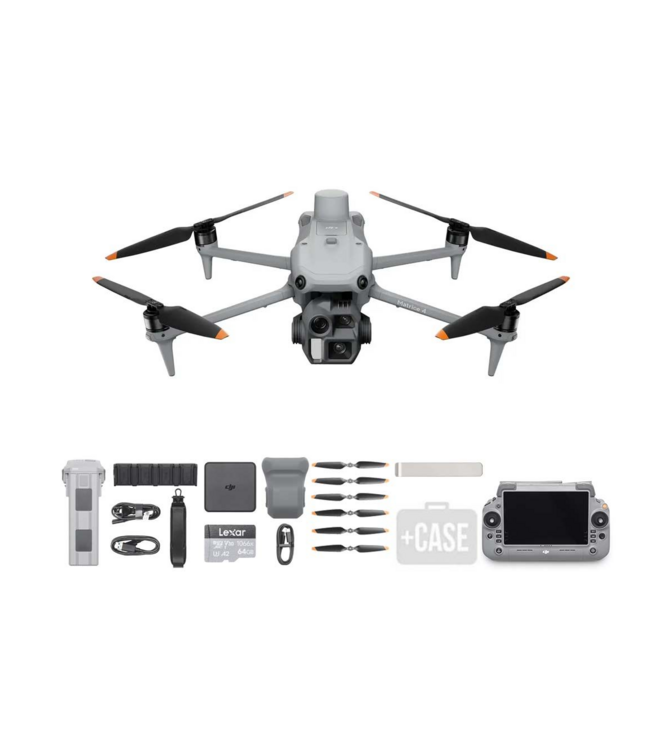

DJI Matrice 4 Enterprise wordt geleverd met:

• 1 x DJI Matrice 4E drone (incl 1 Year of DJI Care Enterprise Plus Matrice 4E van DJI)
• 1 x DJI RC Plus 2 Remote Controller
• 1 x Intelligent Flight Battery

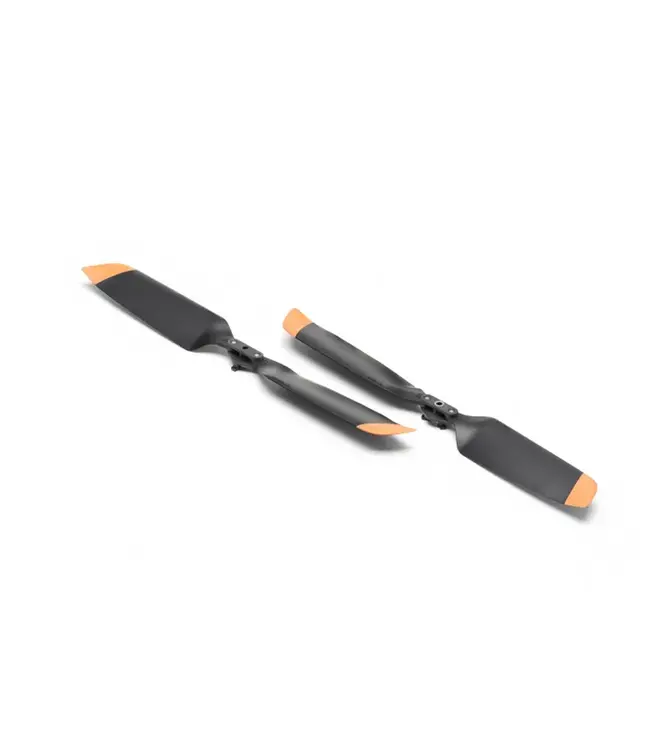

• 3 x Paar propellers
• 1 x DJI Matrice 4E Gimbal Protector
• 1 x DJI 100W USB-C Power Adapter
• 1 x DJI Matrice 4 Series - Charging Hub
• 1 x Voedingskabel (EU)
• 1 x USB-A naar USB-C-kabel
• 1 x USB-C naar USB-C-kabel
• 1 x 64GB MicroSD geheugenkaart
• 1 x Draagkoffer
• 1 x Schouderriem voor draagkoffer
• 1 x DJI Cellular Dongle 2 Pry Bar
• 1 x Handleiding
